MiniCut2Gliss



Voici un remix de la version postée sur cette page du site filchaud.com : http://www.filchaud.com/object.php?id=6

La feuille de polystirène que j'ai utilisée pour la construction ressemble à du Dépron mais en 6.5mm au lieu du traditionnel 6mm. Le plan dxf ci-joint a été adapté en conséquence. C'est la seule modification.

Par rapport à l'article originale, les modifications sont les suivantes:

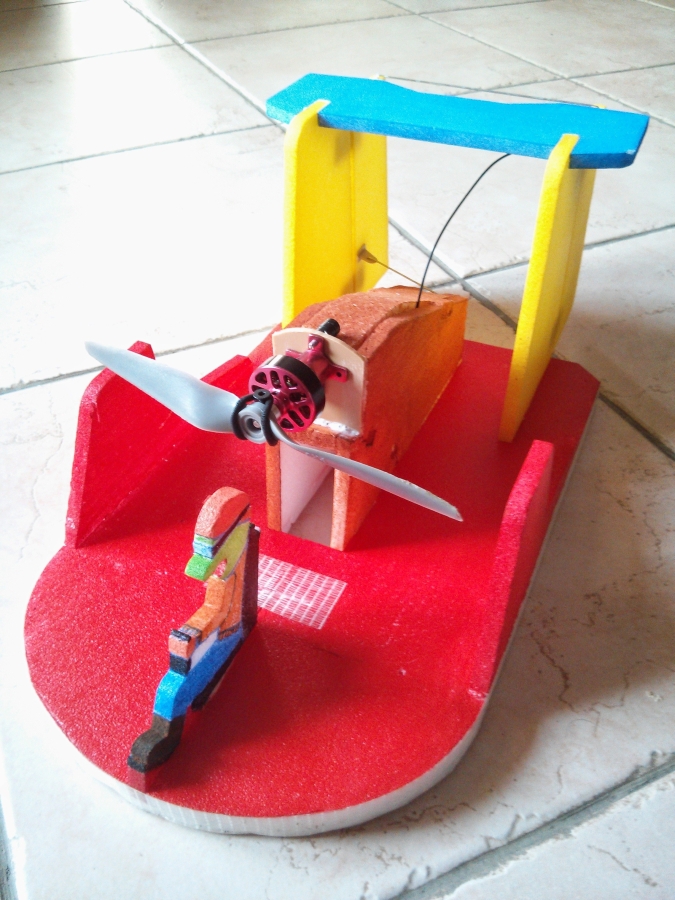

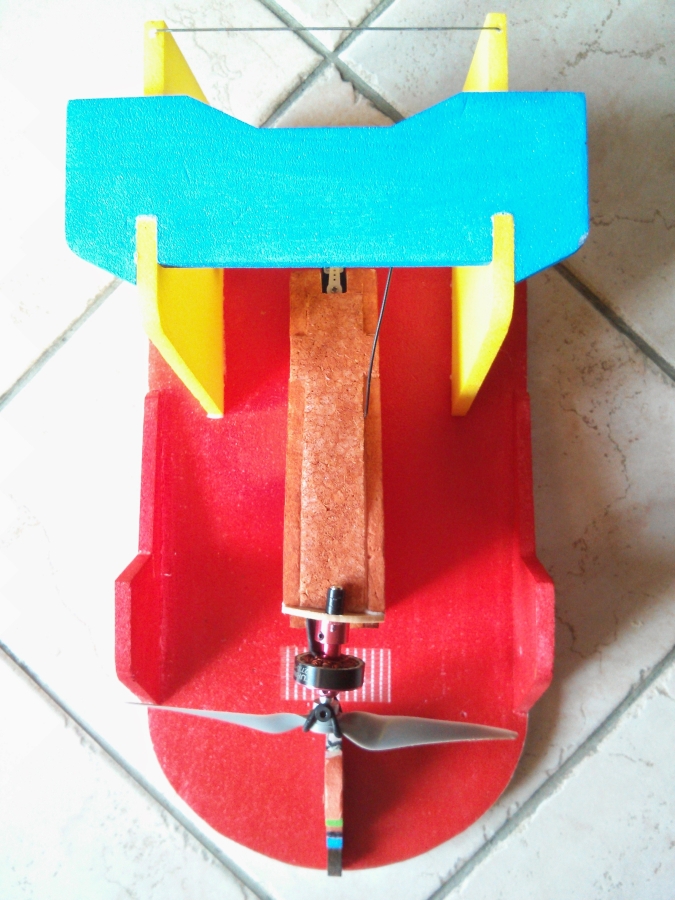

- le moteur est monté avec un angle d'anticouple d'environ 5° (le moteur est tourné vers la droite) ce qui permet à l'aéroglisseur d'avancer droit quelque soit sa vitesse. Il n'y a pas besoin de corriger même au démarrage.

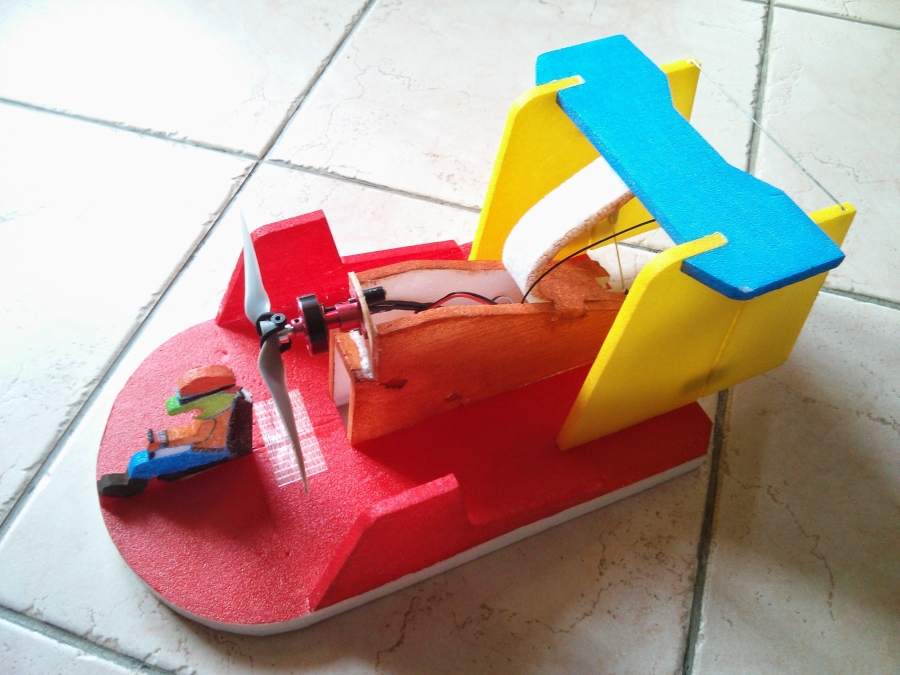

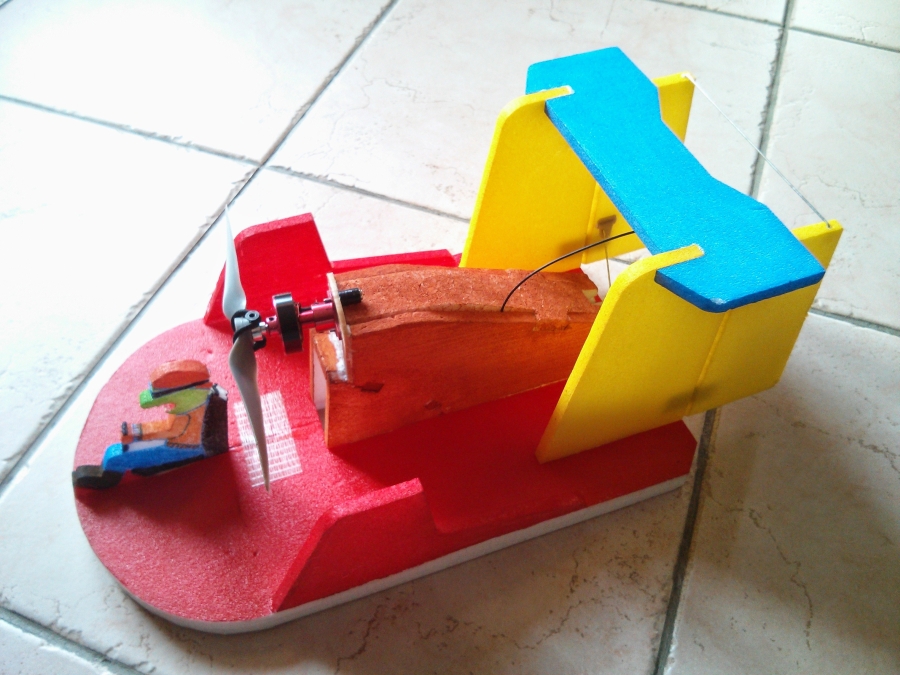

- une trappe en EPP (polystyrène souple) vient remplacer la trappe d'origine en Dépron. Elle permet de cacher totalement le récepteur, l'accu et le variateur. Elle est très utile en cas de retournement car tout reste bien en place dans son logement.

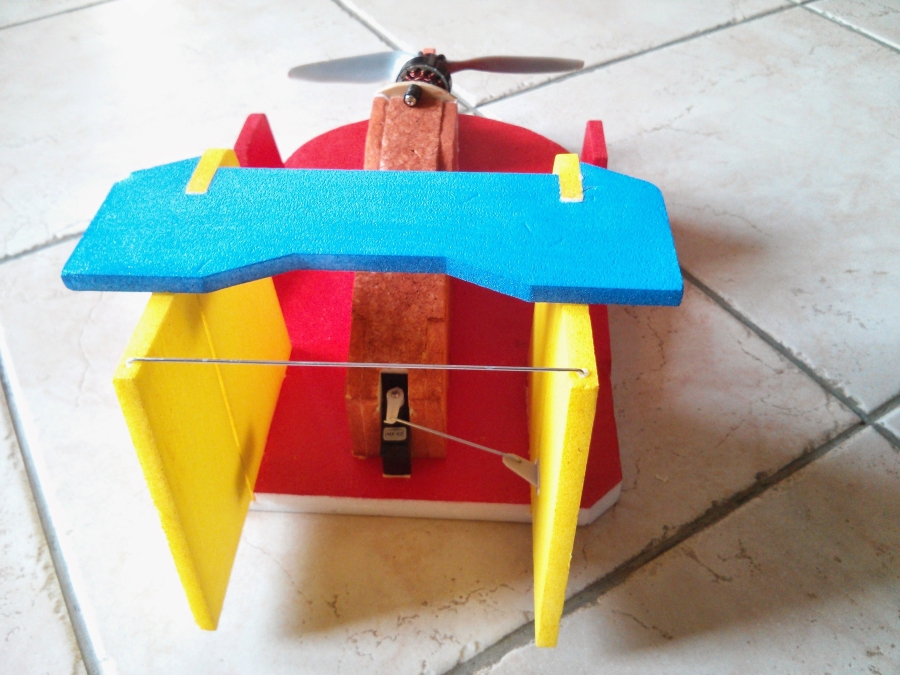

- le système de charnière pour les dérives est fait à partir du disque magnétique d'une vieille disquette 3''5. On découpe des lamelles que l'on colle dans le dépron. La liaison servo/dérive est faite à partir d'une corde à piano 1mm. La même corde à piano relit les 2 dérives avec un bâton de sucette planté dans le dépron pour la rotation.
- une des vis de fixation du moteur sert de loquet pour la trappe en EPP
- 2 poids de 5g autocollants pour jante de voiture sont installés aux pieds du pilote pour alourdir l'avant. Ce qui permet d'accélérer et de freiner sans que l'aéroglisseur ne décolle du sol (enfin on y arrive quand même). Avec cette addition l'aéroglisseur évolue parfaitement à plat à 1 ou 2mm du sol. Ca ne l’empêche pas de s'incliner dans les virages ;-)
- Pour utiliser l'aéroglisseur en extérieur par exemple sur le bitume il est impératif de protéger le Dépron. J'ai appliqué du scotch tissé transparent sur toute la surface de la jupe et sur le pourtour. Le Dépron est bien protégé et glisse dorénavant sur le bitume et gravier sans se marquer. Il est important de faire le contour pour limiter les marques sur le Dépron en cas de choc (voire la vidéo et l'accident contre une poubelle qui ne laisse aucune marque ;-) ). Le scotch ne change rien pour l'utilisation en indoor.

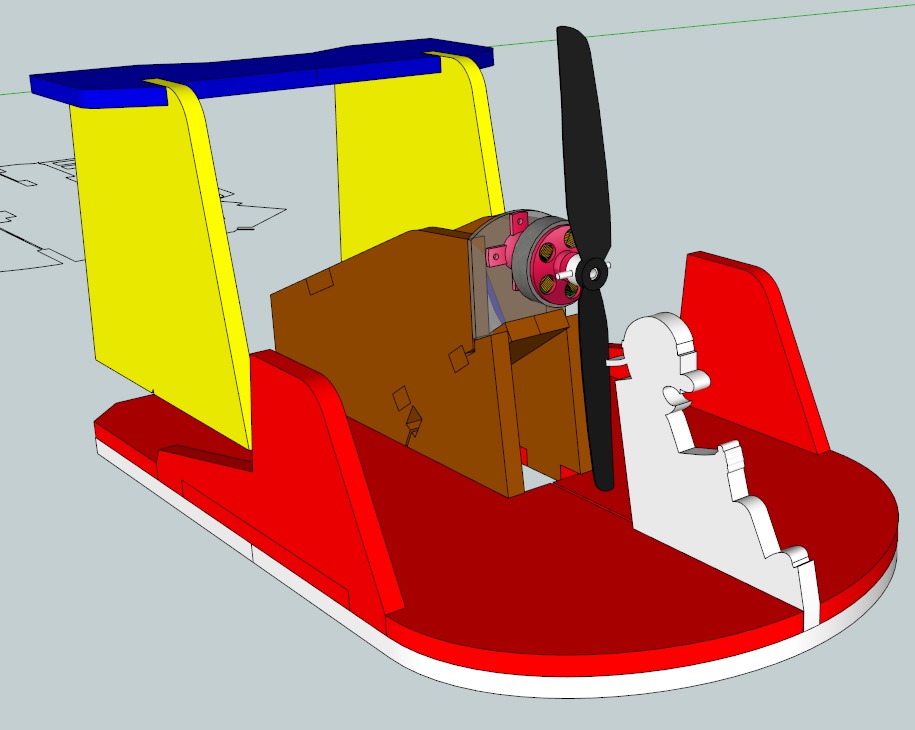

- le fichier SketchUp est en téléchargement sur la 3DWarehouse de SketchUp, pour qui voudrait modifier le modèle. Il peut être utile pour tester les couleurs de votre futur modèle : https://3dwarehouse.sketchup.com/model.html?id=uc5e7871f-5294-4076-ab11-fd1bce6bf51e
- l'électronique utilisée:
1 x variateur 10A : http://www.hobbyking.com/hobbyking/store/__4204__TURNIGY_Plush_10amp_9gram_Speed_Controller.html
1 x moteur turnigy 2730-1500kv : http://www.hobbyking.com/hobbyking/store/__8618__Turnigy_2730_Brushless_Motor_1500kv.html
1 x hélice 6x4 (entière): http://www.hobbyking.com/hobbyking/store/__7936__TGS_Sport_6x4E_Precision_propeller.html
1 x mini servo : http://www.hobbyking.com/hobbyking/store/__7562__Turnigy_Mini_Servo_16g_2_1kg_11sec.html
1 x accu 2S 460mAh 25C : http://www.hobbyking.com/hobbyking/store/__11896__Turnigy_nano_tech_460mah_2S_25_40C_Lipo_Pack.html

Et voilà pour ce remix.

A+ Pascal
Référent section Aéromodélisme du Club Modélisme d'Argenteuil
