Pont à voûte - Techno 5ème


Maquette de pont à voûte à construire par empilement.

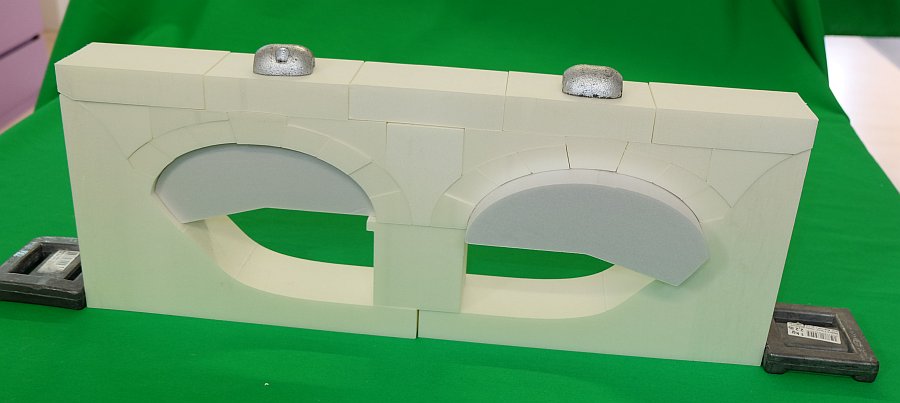

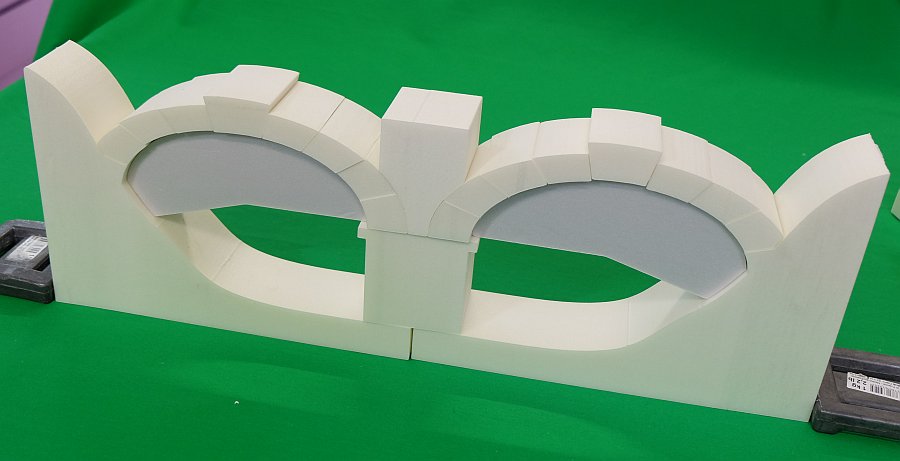

Permet de mettre en évidence le fonctionnement de la clé de voûte et la nécessité d'un coffrage de soutien.
Dimensions : 54cm x 20cm.
La thématique des ponts dispose de nombreuses ressources et idées de séances sur les sites internet académiques et les sites spécialisés sur la technologie en collège.

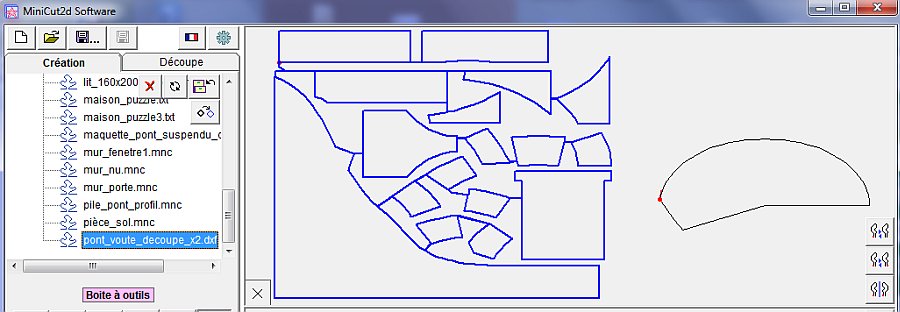

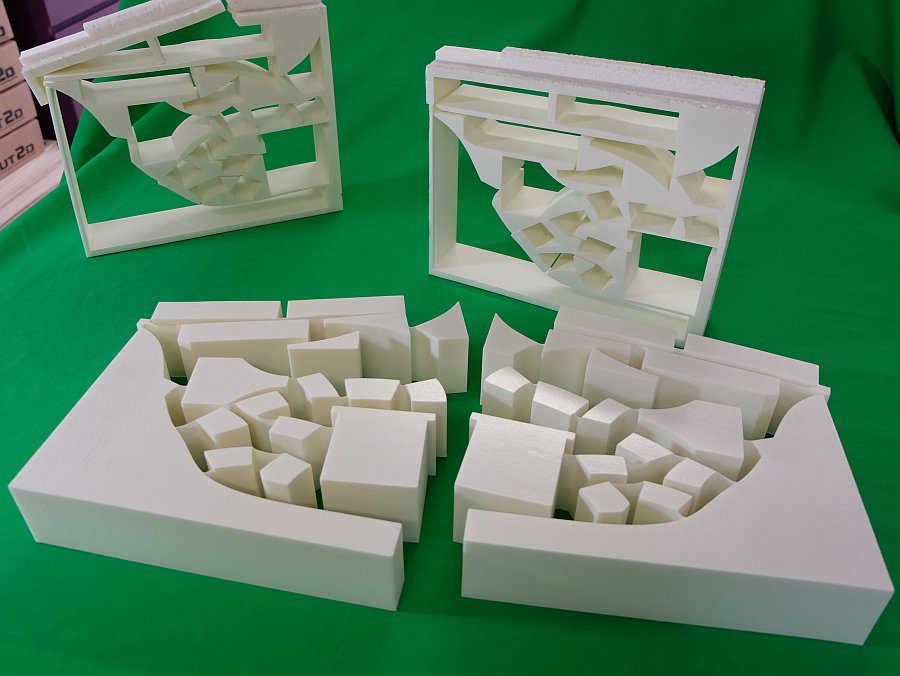

La découpe est à réaliser dans du polystyrène extrudé (entre 30 et 60mm d'épaisseur). Une découpe pour le décor et toutes les pièces à empiler, et une découpe pour les coffrages.

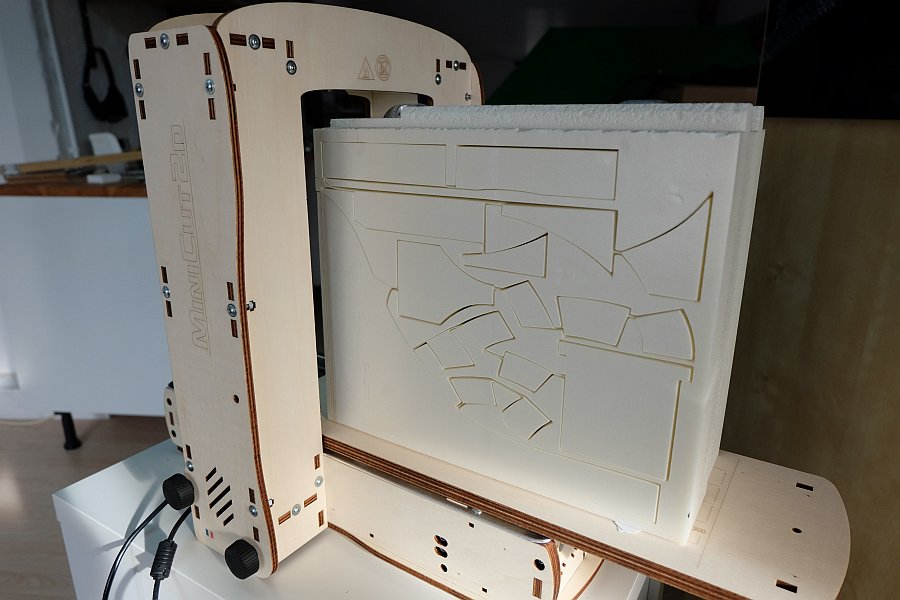

Les découpes sont à faire en double en mettant côte à côte plusieurs blocs sur le plateau de la MiniCut2d.

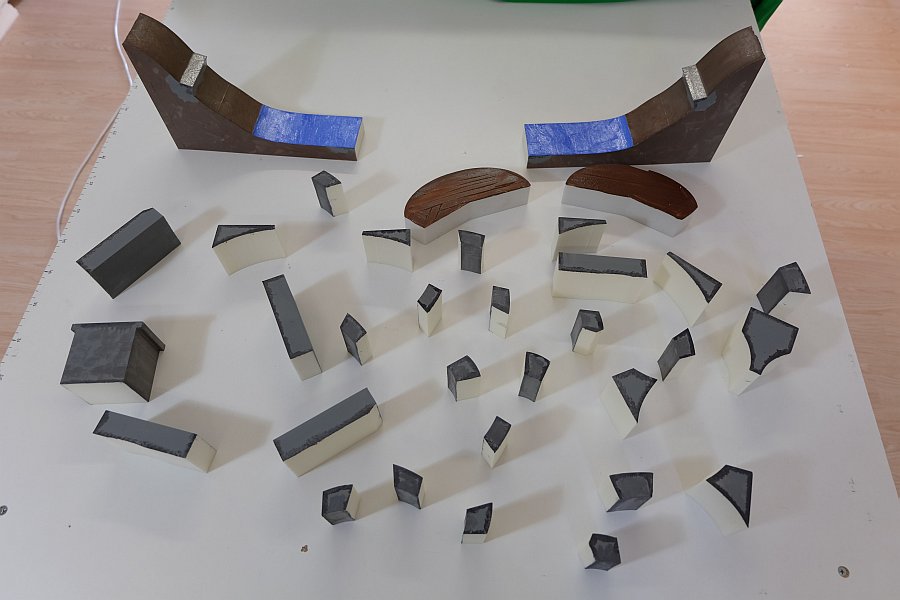

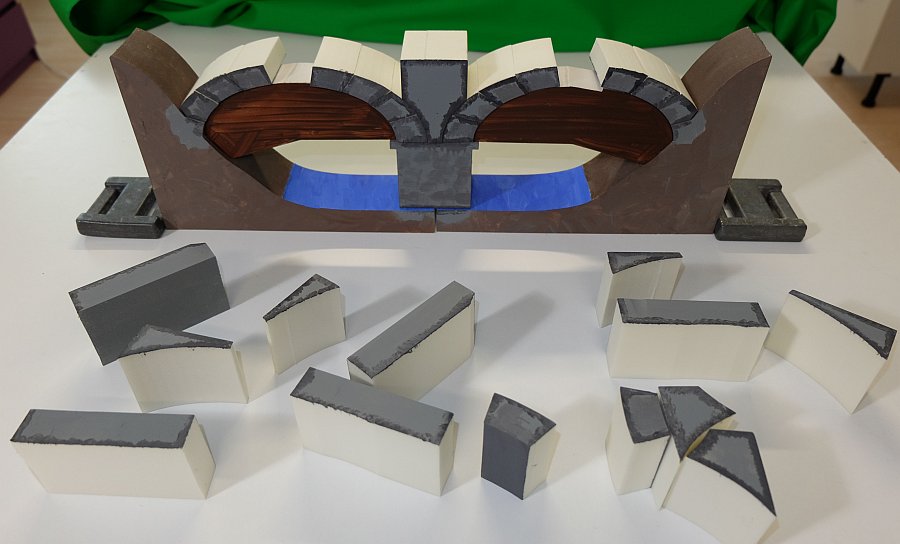

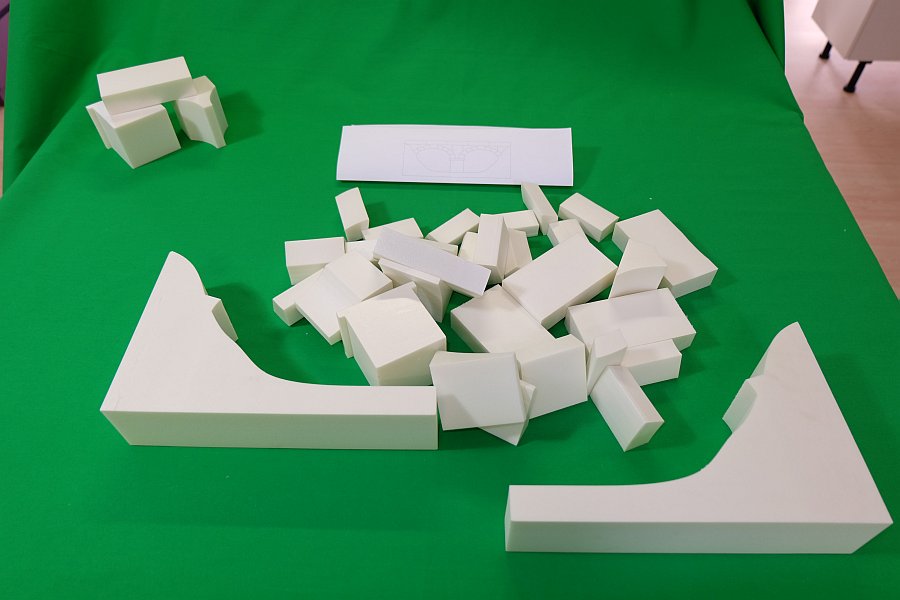

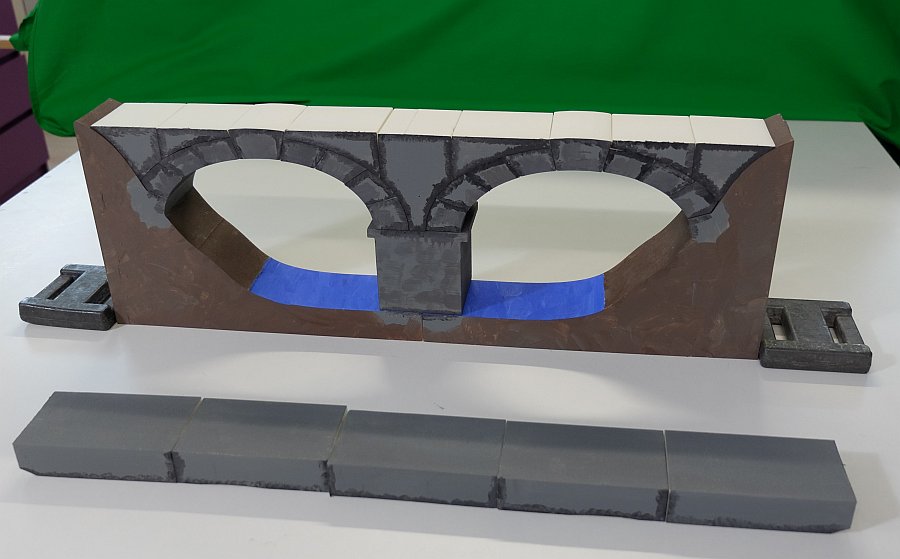

Les pièces sont séparées avec une paire de ciseaux. Un premier montage à blanc permet de bien repérer les faces apparentes, ce qui permet de faire une décoration à la peinture acrylique pour plus de réalisme.

Le décor de cette maquette pourra être réutilisé pour une maquette de pont suspendu publiée prochainement.
