La Maxi table de découpe de Thierry Monnot
Cahier des charges :
Après avoir réalisé une table classique, j'en ai vite ressenti les limites au
niveau des dimensions, lors de la réalisation de projets autres que des ailes.
Les 574mm de course en X de ma première machine, étaient vraiment insuffisants.
La mode du combat ayant atteint nos falaises Bretonnes, j'ai entrepris la
réalisation d'une machine de grande course: 1500 mm, permettant de découper des
fuselages de foamies silhouette, de cuber des masters de fuselages en styro,
etc...
Caractéristiques :
La largeur est modulable, comme sur ma première machine, grâce à des axes
indépendants, mais la config. standard est la largeur 400 mm. Le plan de découpe
est en deux parties pour faciliter le rangement, l'une des deux étant d'ailleurs
le petit plateau de ma première CN.

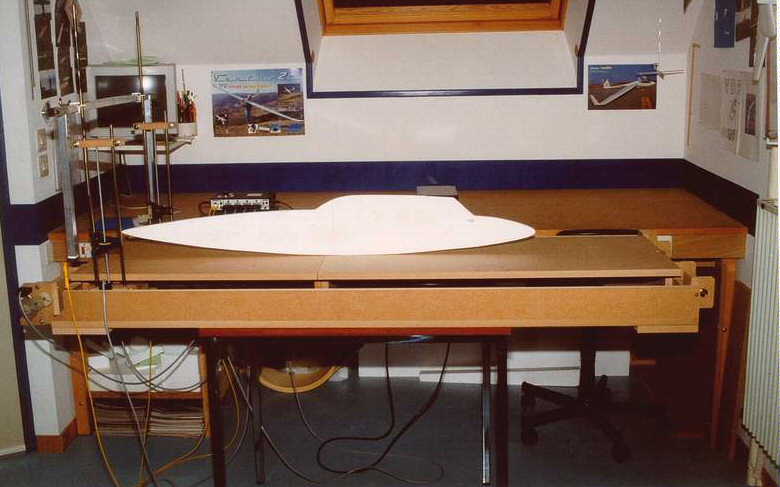

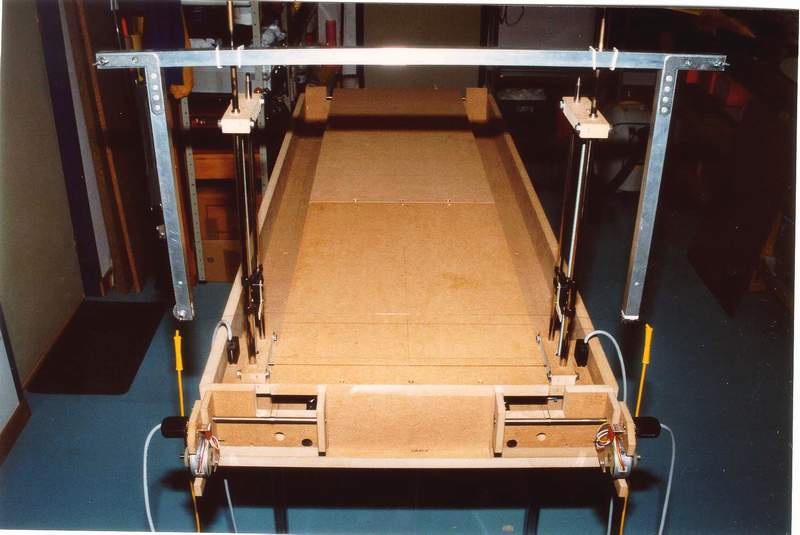

Vue de côté: Le fuselage de fouga
donne idée des dimensions, il fait 1.25
Vue du côté zéro arc: Vue du coté
origine. L'arc est réglé à la même largeur que pour mon autre machine en L
400
( pas besoin de re-caractériser les mousses pour une longueur
d'arc spécifique...)
Mécanique :
La mécanique est fortement inspirée de la rustica: construction en médium, et
guidage par roulements. seuls écarts par rapport au concept: le guidage des Y,
et le mode d'entraînement des X.

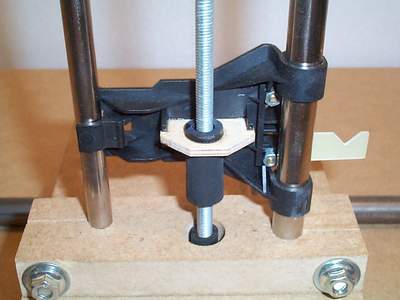

Axe des Y:

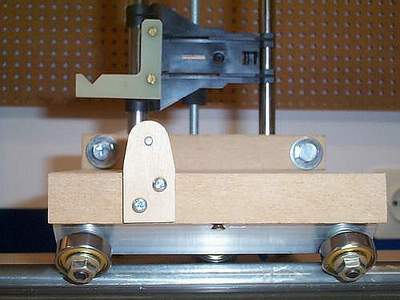

L'axe des Y est réalisé à partir de chariots d'imprimante IBM de récup. la
réalisation ne peut pas être plus simple, comme le montrent les photos:
Fixation sur le chariot plastique d'un support de fil découpé dans du circuit
imprimé verre époxy, et de l'écrou de vis mère dans son tube caoutchouc par
collage sur une petite platine CTP.
Paliers d'axes en médium, vis mère M6, sans aucun roulements ( le poids de
l'arc rattrape les jeux ). Accouplement au moteur classiquement par tube
caoutchouc.

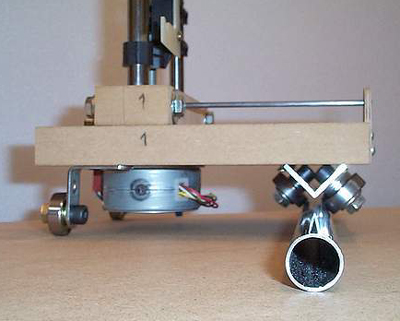

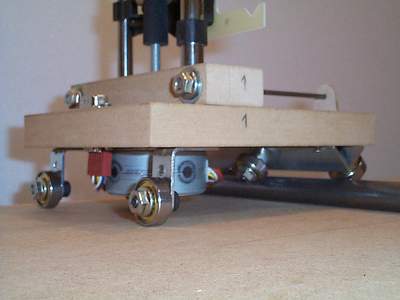

Axe des X:

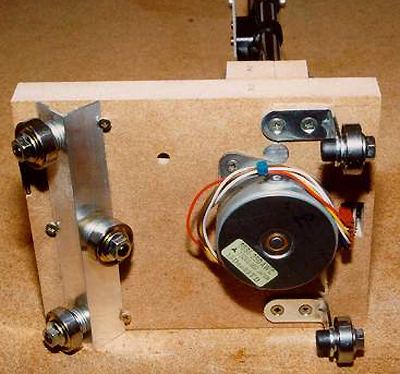

L'axe des X est de conception rustica, modifié pour l'utilisation de
roulements de rollers diam 8 x 22. Ces roulements sont particulièrement économiques, et existent dans diverses qualité, d' Abec 1, le plus bas de gamme,
à Abec 6 le top. J'ai utilisé des Abec 3, à 45 F les 8, dont la qualité est très
suffisante, les modèles de gamme supérieure n'apportant au niveau du
guidage:

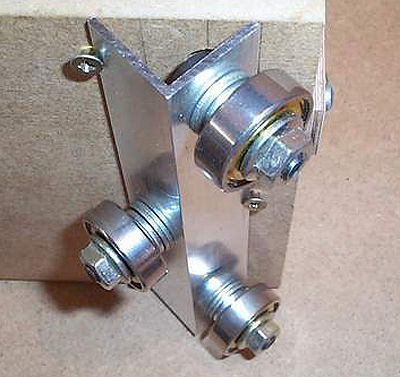

J'ai simplifié la fixation des roulements inclinés, en utilisant une seule
cornière de 20 x 20, et des entretoises ( rondelles ) de 5 mm. Le tube de
guidage est en acier étiré diam 16, ce qui peut paraître faible, mais il repose
directement sur le bâti en médium qui garanti la rectitude et la rigidité (
forme en L )
La visserie est en M6, avec des petits morceaux de tube alu 6 x 8 pour
rattraper le diam inter des roulements.
L'entraînement en X est ce qui m'a posé le plus de problèmes : après avoir
essayé de la tige filetée de 6 avec la flexion que l'on imagine, je suis passé à
un entraînement par câble.

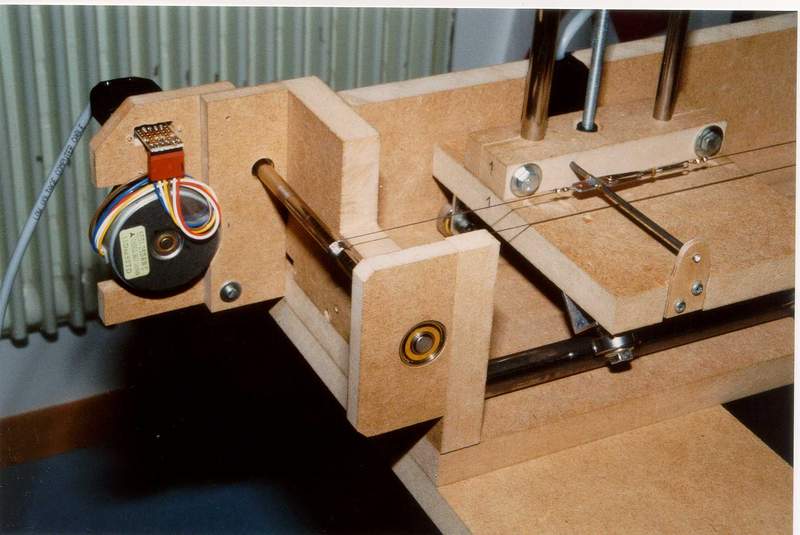

Au départ, j'avais deux treuils réalisé avec un axe en tige filetée de 8 sur
roulement, et un entraînement par réducteur à poulie 1/5: gros problème de
répétabilité d'avance, et de différence sur les deux axes... Je suis finalement

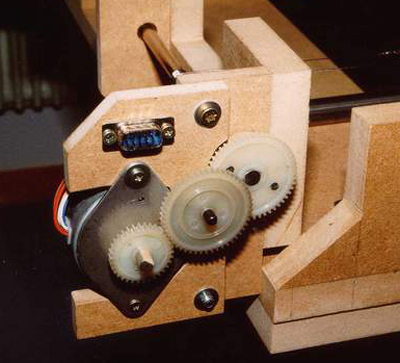

passé à une réduction par pignons ( toujours mes imprimantes IBM...) rapport
1/7.5 et des treuils en acier rectifié de 8 ( même source ) le fil
d'entraînement fait l'aller retour sur le treuil moteur et un treuil fou à
l'autre extrémité, 10 tours sur le treuil moteur empêchent tout glissement. Avec
cette conception, impeccable, repétabilité quasi identique qu'avec des tiges
filetées: écart inférieur au mm entre les deux axes, pour une course de1500
aller retour.

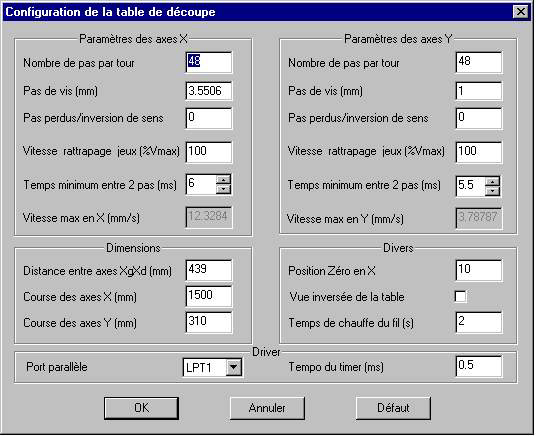

Avec mes 55si, j'ai l'équivalent d'un pas de 3.5, et j'emmène le chariot à
6ms => 12.3 mm/s. Ceci montre bien l'absence de frottements du couple
rustica+entraînement par fil. L'avance par pas est de 0.07mm.

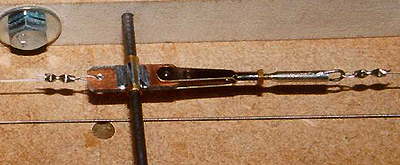

L'accouplement des chariots au fil est fait par une petite pièce coulissant
sur une CAP de 3 perpendiculaire au déplacement, ce degré de liberté étant nécessaire
pour accepter le déplacement latéral du fil lors de son enroulement
sur les tambours. C'est aussi sur cette pièce que se fixe le dispositif de
tension du fil par chape.

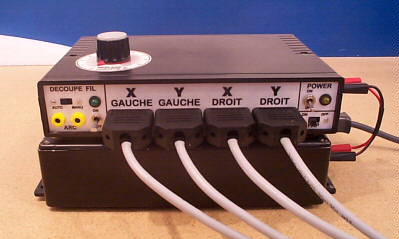

Électronique:

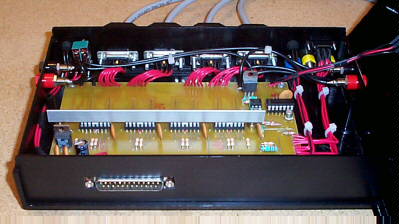

J'utilise la même électronique que sur ma table précédente: BB2001, version
12/99. Il va sérieusement falloir que j'envisage de mettre de Zeners, pour
gagner un peu en vitesse: la découpe d'un fuso de fouga de 1.25 m prenant quand
même 14 minute... ceci dit, c'est plus rapide que de faire des gabarits, et on
peu empiler 4 ou 5 pains de mousse par découpe pour en faire pour les copains
;-))
Dossier de
Thierry Monnot
|
