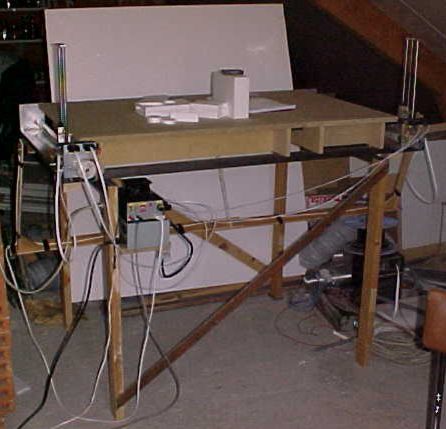

Caractéristiques :

• Déplacement utile en X : 650 mm
• Déplacement utile en Y : 240 mm
• Plateau en 2 morceaux de 800x700 et 400x700mm
• Arc de découpe 1500 mm  , et moteurs 48 pas/tours

Quelques exemples de découpes

Vue de la bague de guidage en delrin sur un axe en acier tréfilé de 20mm.	Chariot gauche qui repose sur 2 roulements de ce coté
Le chariot des Y fait avec les reste de tête d'impression d'une imprimante, les axes de diamètre 10 mm sont aussi issu de cette imprimante	Vue de la vis mère avec un écrou laiton soudé à l'étain sur une équerre cuivre

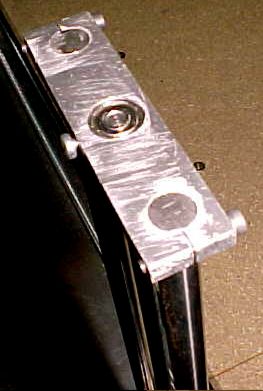

Vue de la plaque de fixation en haut du chariot Y, le roulement maintenu par une vis M3 est aussi issu de l'imprimante de récupe

Avec la participation de Michel Escalle
