La table de Laurent Chef

Caractéristiques :

Les axes des X sont des rails avec glissières à billes.
Pour l'axe des Y, des douilles à billes sur rond de diamètre 8.
Largeur utile (envergure) : 1200 mm
Profondeur (corde) : environ 750 mm
Hauteur : 170. mm

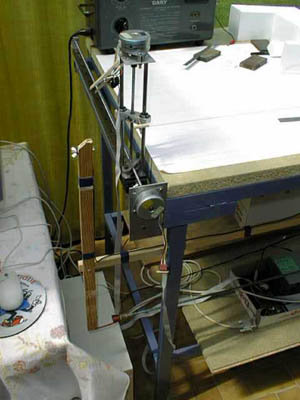

Ensemble droite
Arc de découpe

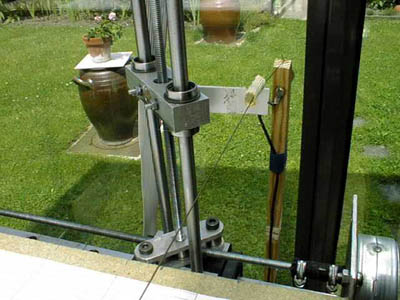

Support du fil

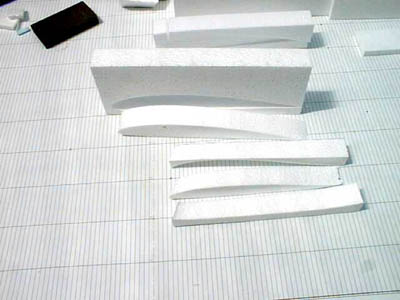

Exemple de découpe en expansé

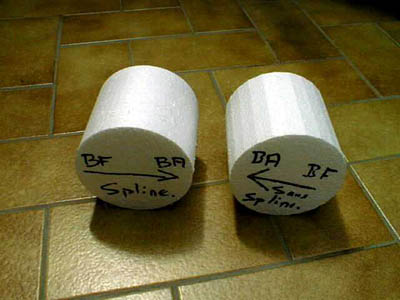

Découpe avec et sans correction par courbes de splines

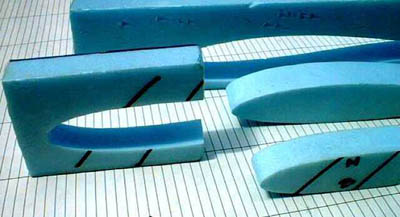

Exemple de découpe en Roffmat

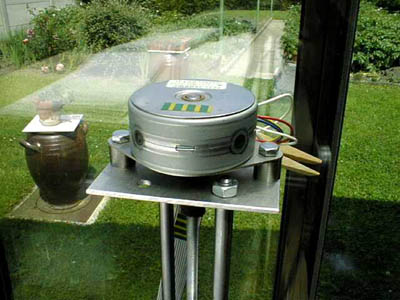

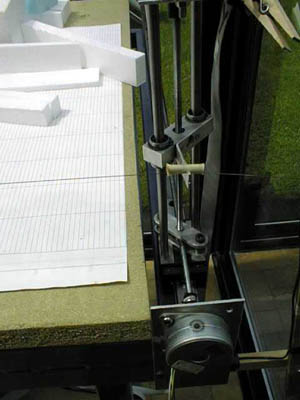

Détail de la fixation des moteurs Y57

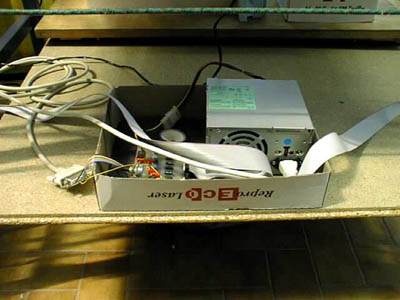

Superbe intégration de la partie électronique  ;-))

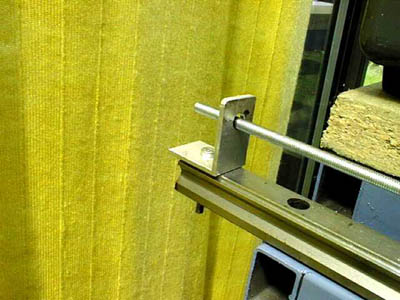

Fixation des plus simple de la tige filitée

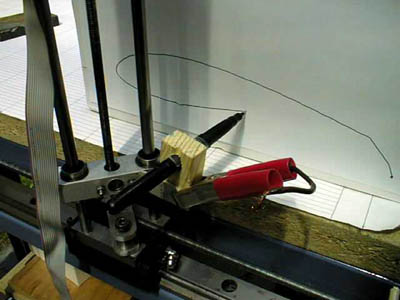

On trace des profils, des petits profils...
L'art de réaliser une table traçante...

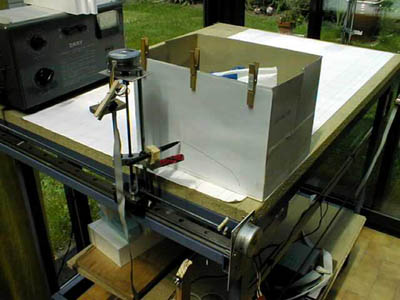

La table dans son élement...

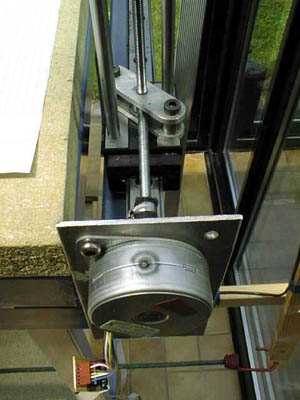

Detail moteur Y66

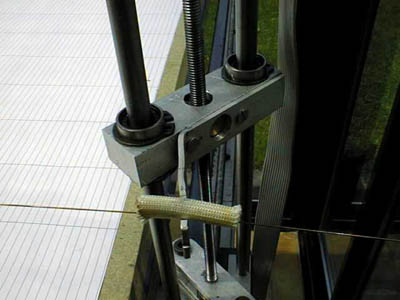

Détail de la fixation du fil



Avec la participation de Laurent Chef
