La table de Jean Pierre Lothaire

Caractéristiques :

PROJET:

  • Par manque de place la machine doit être démontable, deux bras (X.Y.droit et X.Y. gauche) et une ou plusieurs tables(grandes et petites ailes).
  • Réalisation d'un arc par table.

RÉALISATION MÉCANIQUE : J-P. LOTHAIRE

  • Mécanique: douilles à billes axe acier chromé et rectifié sur X.Y.
  • Déplacement: vis inox M6 écrou téflon pour X.Y.
  • Bâtis: profilés en aluminium.
  • Socle: M.D.F. de 20 m/m.

RÉALISATION ÉLECTRONIQUE : D. EVRARD

  • Moteurs 55 SI- 48 pas- 12 volts- 33 ohm.
  • Interface perso.
  • Contrôle de la chauffe par P.C.

PARAMÉTRAGE DES TABLES :

Dans foam .bd

  • Multiplier les différentes matières par le nombre de tables, et bien sûr effectuer le test de chauffe idéal et de rayonnement pour chaque matière dans chacune des tables

A chaque changement de table introduire la valeur XD XG de la table dans cnc/ configuration

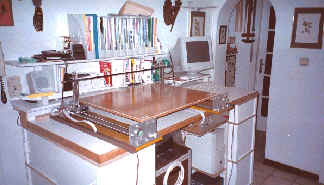

Vue générale

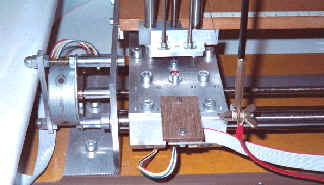

Détail moteur

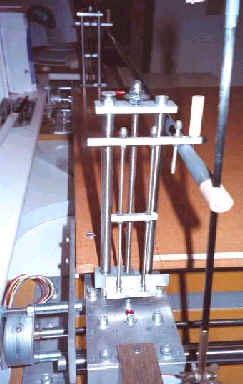

Détail du support arc

Vue dessous détail, axe, douille à billes, moteur



Avec la participation de Jean Pierre Lothaire
