La table de Jean Paul Jakubowicz

Caractéristiques version en bagues plastiques :

  • Largeur de découpe 1200 mm course dans les X 660 course dans les Y 280

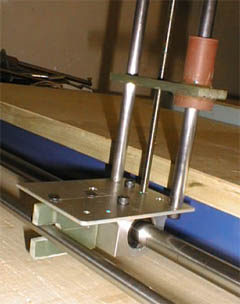

  • Axes des X en stub de 16 mm pour le guidage avec bagues et axe de 10 mm pour le système a fourchette
  • Axes des Y en stub de 10 mm pour le guidage et axe 10 mm pour le système a fourchette
  • montée sur un cadre acier soude en tube de 50 x 30 avec un latte de 22 comme plan de travail
  • entraînement par tige filetée inox de 6

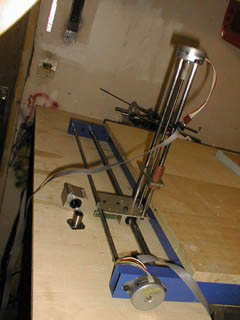

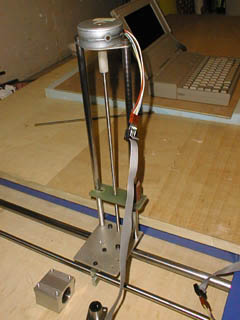

Sur les photos on peut voir a coté du montage une douille pour la future machine de "polo"


Avec la participation de Jean Paul Jackubowicz
