La table de Jean François Pion

le virus a encore frappé et une nouvelle table est en construction seulement voilà, même avec une perceuse à colonne (300 ff chez brico truc) pas moyen de faire des trou cylindriques dans l'alu : c'est conique (coté plus large en début de perçage, si quelqu'un peu m'expliquer ...) en plus le fournisseur de matériaux m'a refilé une barre d'alu qui traînait dans un coin et bingo c'est de l'AU4G ! c'est solide le dural si si ! pas moyen de le tordre pour pincer les barres du chariot des Y même à l'étau et au boulon de 8 ! (peut être que du dural de 35*50 c'est un peu exagéré)

bilan des courses j'ai réfléchi (ça m'arrive parfois) et j'ai eu l'éclair de lucidité : je suis un mauvais ajusteur fraiseur, donc pas de perçage ajusté rien que du bricolage simple !

alors pour mon bâti des y, j'ai fait simple : 2 bouts de cornière acier 30 mm en 10 cm de long percée pour la fixation sur le chariot des X qui prennent en sandwich les 2 barres en acier étiré de 10mm et pareil avec 2 plat de 20 mm de haut.

2 planchettes en ctp de 5 percées (en même temps) pour servir de gabarit d'écartement en haut et en bas, pince étau et soudure à l'arc (ça a l'air long mais c'est presque plus court à faire qu'à écrire) seule chose à vérifier: l'équerrage et l'absence de vrillage. un fois soudé c'est béton !

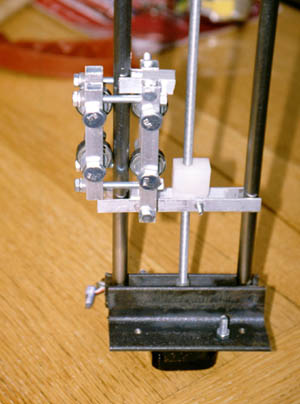

pour le chariot des Y j'ai utilisé des roulements vendus en grande surface pour les roller 45 f les 8 ! et avec bâti en cornière alu plus tube carré d'alu de chez brico truc ça fait un chariot sans jeu ni frottement. c'est un peu moche mais la version suivante sera mieux

pour le chariot des X il va y avoir un bout de médium et roulera sur 2 tiges en acier étiré de 18 mm ça devrait suffire non ?

La mécanique est construite en médium densité de 19 mm d'épaisseur. Le guidage des chariots est confié à des glissières de tiroir (4 grosses pour X et 2 petites pour Y). La précision obtenue est meilleure que le dixième de millimètre (mesure faite au comparateur) !

Il faut bien sûr construire deux ensembles symétriques ...ne faites pas deux fois le même ;o)

L'électronique est le prototype de la carte chofapic . Cette carte est basée sur des PIC. elle gère la commande des moteurs, le timer pour le logiciel et la chauffe.





Avec la participation de Jean François Pion
