La table de Bernard Baud

Caractéristiques :

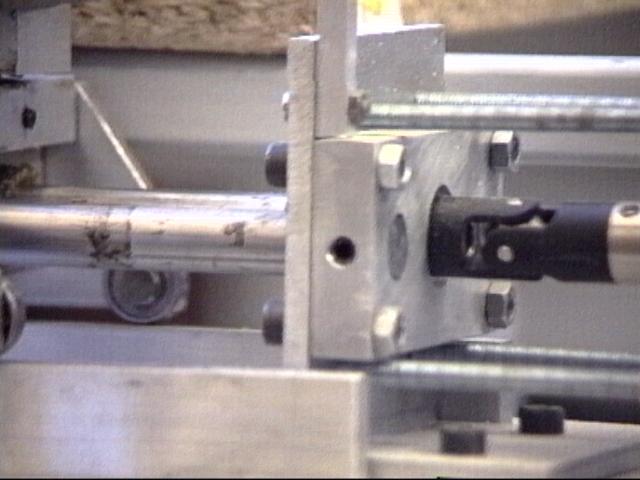

Vue de l’entraînement des X par un cardan Graupner. Le chariot des X se déplace sur 2 ronds de stub de 16 avec 2 coulisses a billes, l’ensemble du chariot repose sur 4 aussi sur 4 roulements à billes sur 2 rail pour éviter toute flexion. Une tige filetée de 6 passe au milieu et est reliée au cardan. Au bout cette tige filetée est boquee avec une rondelle et un contre écrou, comme cela il n’y a aucun jeu.

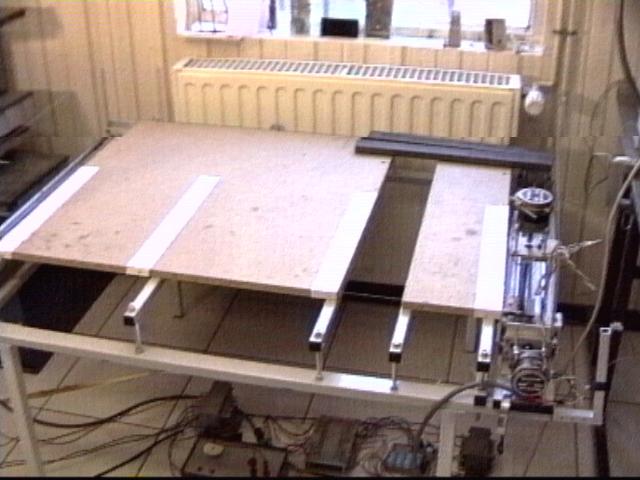

Vue d’ensemble de la table. Le trou au milieu permet de déplacer le groupe de droite pour des ailes plus petites ou avec beaucoup de flèche.

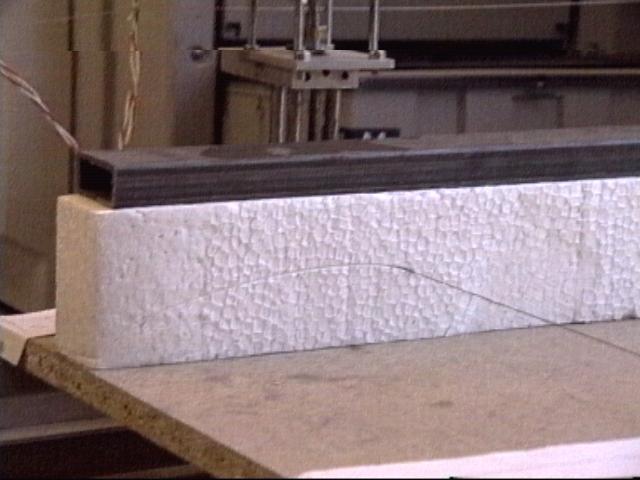

En action

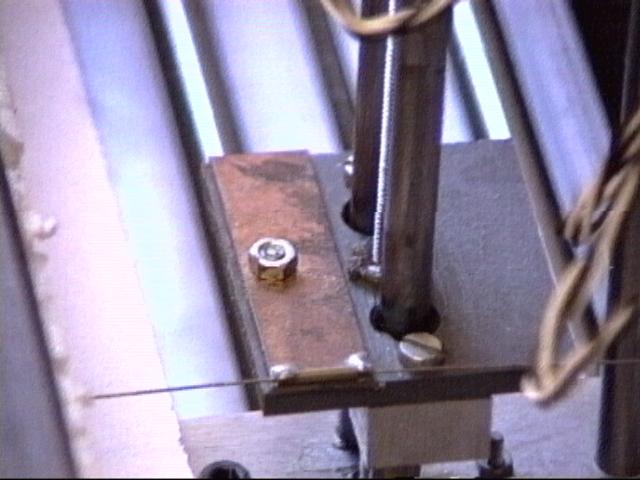

L’axe des y et support du fil. Le guidage se fait par 2 stub de 8 avec coulisse en bronze. Tige fileté de 6 et raccord par durite.

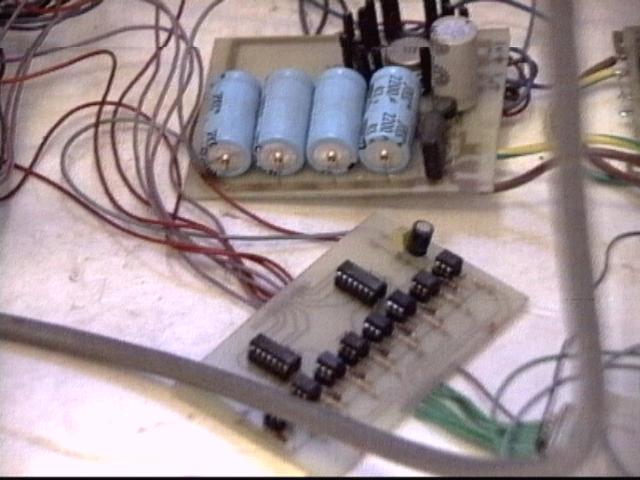

L’alimentation en 5 et 24volts

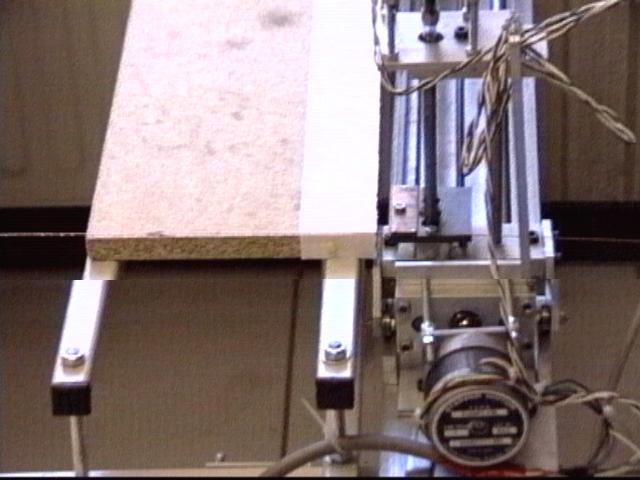

Le groupe de droite. Le moteur des X est un peu incline pour recentrer la tige filetée avec le cardan. Toute le machine est réglable en tout point. La table aussi est réglable.

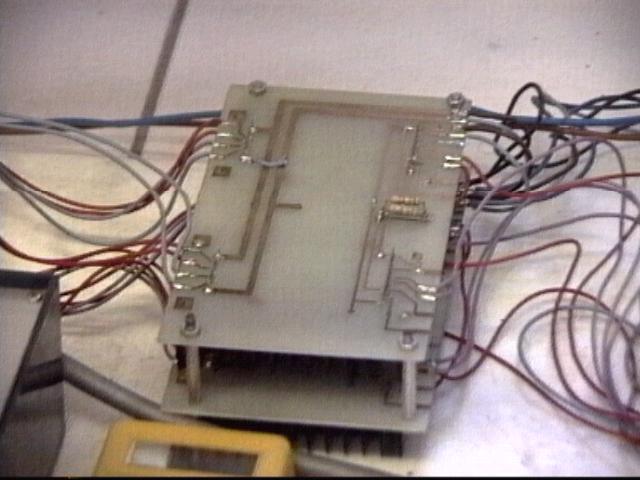

Les D200 (caches par les circuits imprimes)

Toute la machine est hyper statique et demande des réglages fins et compliques. Mais une fois au point c’est super. Seule une perceuse sur support a été utilisée.



Avec la participation de Bernard Baud
