Le Châssis des Y

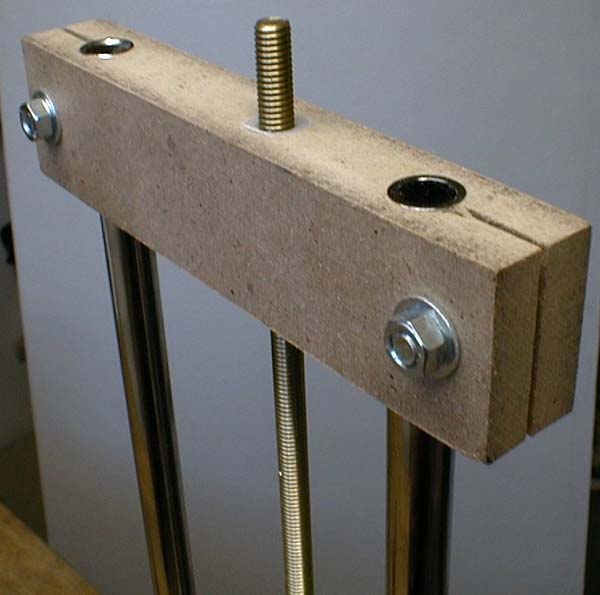

La partie haute

2 tubes dia 10 mm reliés entre eux par 2 pièces en médium percées à la colonne et fendues à la scie à métaux, ceci permettant de serrer les tubes. La partie du bas sera simplement collée sur la base en médium

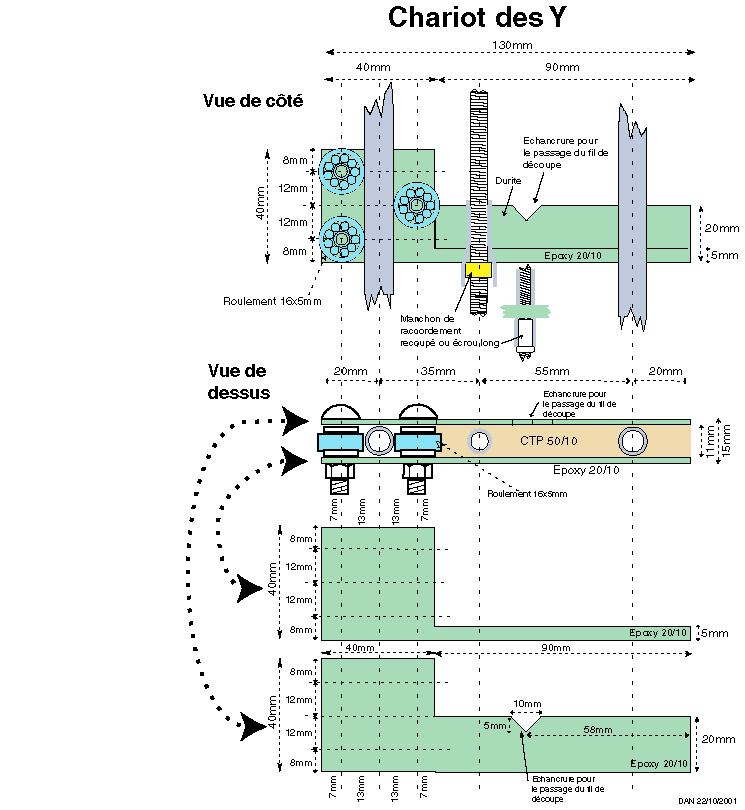

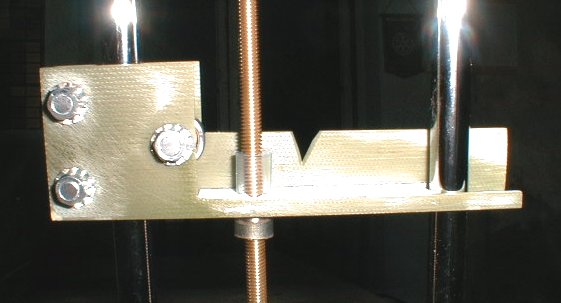

Le chariot des Y <rep 3>

Le principe :

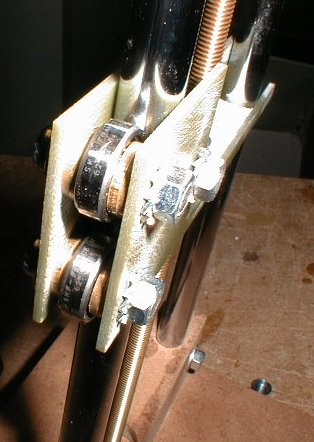

2 plaques d'époxy de 2 mm emprisonnant 3 roulements de dia 16 mm et faisant office de fourchette sur le 2 eme tube.

La position des roulements est simple - 2 d'un coté du tube de guidage, le troisième de l'autre coté. Pour effectuer le réglage de la pression de ce troisième roulement sur le tube, un trou oblong sera exécuté sur les paques d'époxy . Il n'est pas nécessaire de serre trop fort ce roulement contre le tube, un peu de jeu à ce niveau ne nuit pas au bon fonctionnement de l'ensemble.
