R@fale

Ce petit Rafale vole depuis déjà 2ans et il est conçu entièrement à base de Dépron.



La construction est ultra simple,  il suffit de découper les pièces et de les assembler avec de la colle PU ou cyano

Cet avion a une envergure de 615 mm, une longueur de 785mm. Il a un poids de 430 Grs avec 8 éléments 600mah et un Speed 400

Il y a 3 motorisations possibles :

  • La "cool" : SPEED 400, hélice GRAUPNER 6x4 , variateur 18A et 8 E 600mah
  • La " costaud " : PERMAX 480, hélice AERONAUT 6,5x4, variateur 25A et 10 E 600mah
  • La " d’enfer " : bruschless MEGA 16/15/5, variateur NES18/3P, hélice AERONAUT 6,5x4 et 10 E 600mah

Grâce à Daren Anguelkov, voici les fichiers CNC :



Les fichiers de découpes  au format cnc


- Ailes du rafale.
- Passage des longerons.
- Dérive du rafale.
- Dessus du fuselage
- Flancs avants
- Flancs arrières
- Fond du fuselage
- Fond de la verrière
- Gouvernes du rafale





Il faut tous les utiliser pour obtenir les pièces qui serviront au montage

IL FAUT UN ARC DE GRANDE DIMENSION EN HAUTEUR POUR POUVOIR DECOUPER LES GRANDES PIECES (aile, dérive,…..)

Il est idéal de découper des pièces pour 5 ou 6 modèles en même temps, cela stabilise les plaques sur la table.

Pour renforcer l’aile, il faut utiliser le fichier " passage longerons " pour pouvoir introduire entièrement 2 tubes carbone de 4mm dans le dépron qui fait 6mm d’épaisseur(solidité garantie en vol ! )

Si vous ne pouvez pas utiliser les fichiers CNC à cause d’une machine trop petite, vous pouvez les découper manuellement en vous aidant du fichier DXF qui ci-joint, est lisible avec un soft de DAO (TURBOCAD,…..)

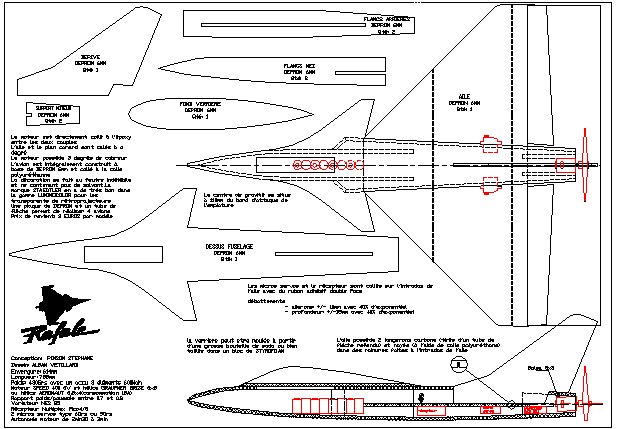

Voici un aperçu du plan :




 1) Le Plan


le plan au format dxf

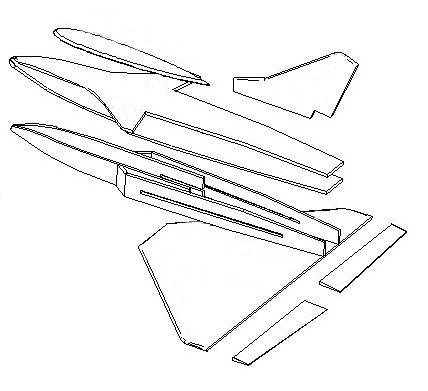

Après découpe, vous devriez obtenir ceci :

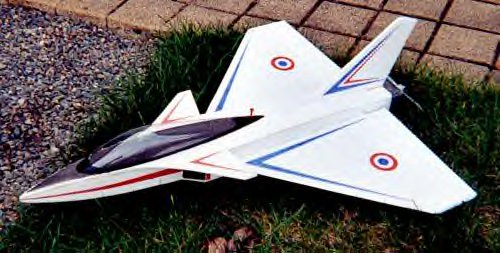

Il ne reste plus qu’à coller les pièces entre elles, installer la radio (servos 6 ou 9Grs) et de faire une légère déco et voici le modèle fini :



Le centrage se situe à 110 mm du BA de l’emplanture de l’aile

Le vol est très saint et peut faire la "nique" à la plupart des modèles EQUIVALENTS du commerce lors de comparatifs ou combats et cela pour un prix de revient ridicule






BONS VOLS ! ! !

Dossier de Stéphane Pinson
