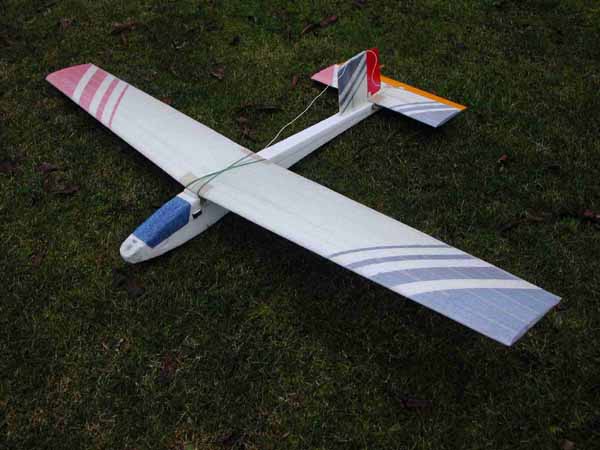

PLANEUR DE DÉBUT EN EPP

Pour motiver les débutants de notre club (CM Pays de Gex) nous avons conçu un  planeur de début 2 axes facile à construire et à voler. Ce planeur est réalisé sur le même principe que le EPPonic  (merci a ces concepteurs !). Gian-Franco, Michel et Didier ont participé à la conception de ce modèle.

Le profil de l’aile est un  Selig 3021. L’envergure est de 2m. Le vol est super cool et très sain. La montée au sandow, sans problème. Voici quelques mots et images qui illustrent la construction. Bon vol.

Etape 1 : Découpe du fuselage vue de coté.

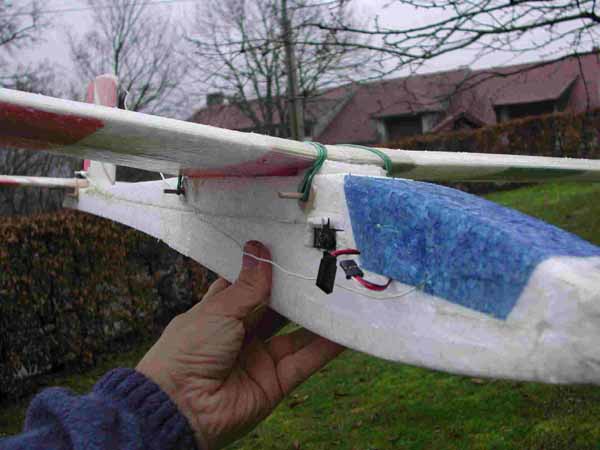

Le fuselage est en deux morceaux. Une partie avant et une partie arrière (due a notre largeur de découpe).  Plusieurs passages de tenons ont été intégrés pour faciliter le centrage. Les passages des servos et du récepteur sont variables et permettent de choisir  la taille des éléments.

Etape 2 : Découpe du nez : Le fuselage est posé sur le coté et à la perpendiculaire du fil.

Etape 3 :Découpe de l’arrière : Le fuselage est posé sur le ventre et dans l’axe du fil.

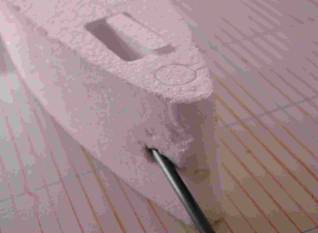

Etape 4 : Découpe du passage du tube : Le fuselage est posé sur le coté et dans l’axe du fil.

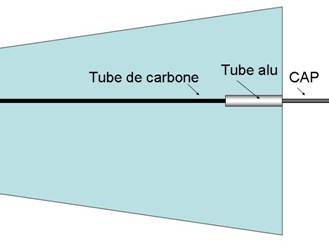

Un longeron en tube de carbone (Décathlon) de diamètre 6/7mm la rigidifie. Ensuite un tube d’alu vient solidifier les 15cm de l’emplanture. (Les tubes de carbone type « cerf volant » se délaminent facilement.).

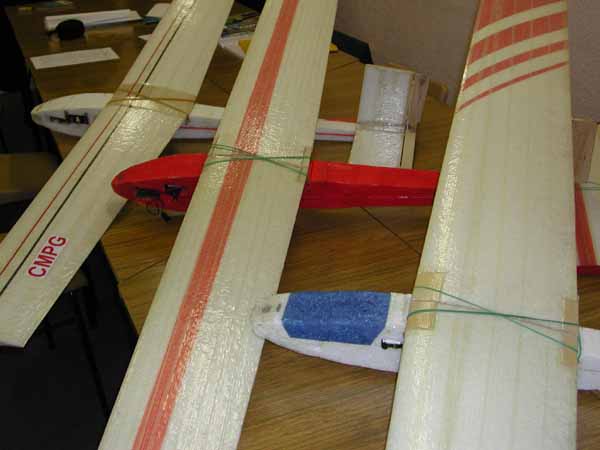

Une plaque de CTP 0.8mm vient renforcer le passage des élastiques. L’aile est ensuite peinte avec des peintures en bombes. Après séchage, l’aile est encollée avec une colle contact en bombe puis avec un scotch renforcé comme tout aile de combat.

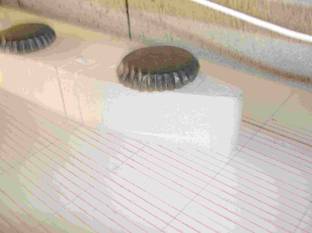

Le stab est rectangulaire pour faciliter la construction. Il suffit de d’en découper une bonne longueur (largeur de votre table) et ensuite d’entre couper une tranche pour chaque modèle. (Même principe  pour la dérive.).

Le V (angle) entre le stab et l’aile est inclus dans la découpe.
